Ключевые данные
- Версия 1 = 21, версия 3 = 29, версия 40 = 177 модулей на сторону.
- Формула: сторона = 21 + 4 × (версия − 1), без учёта поля.
- Белое поле: четыре свободных модуля вокруг символа.
- Запас L/M/Q/H: около 7 %, 15 %, 25 % и 30 % кодовых слов.
Версия, сторона и сторона с полем
| Версия | Модулей на сторону | С полем (модулей) |
|---|---|---|
| 1 | 21 | 29 |
| 3 | 29 | 37 |
| 10 | 57 | 65 |
| 40 | 177 | 185 |
Пример 37 × 0,254 мм = 9,398 мм — это геометрический расчёт, а не универсальный минимум.

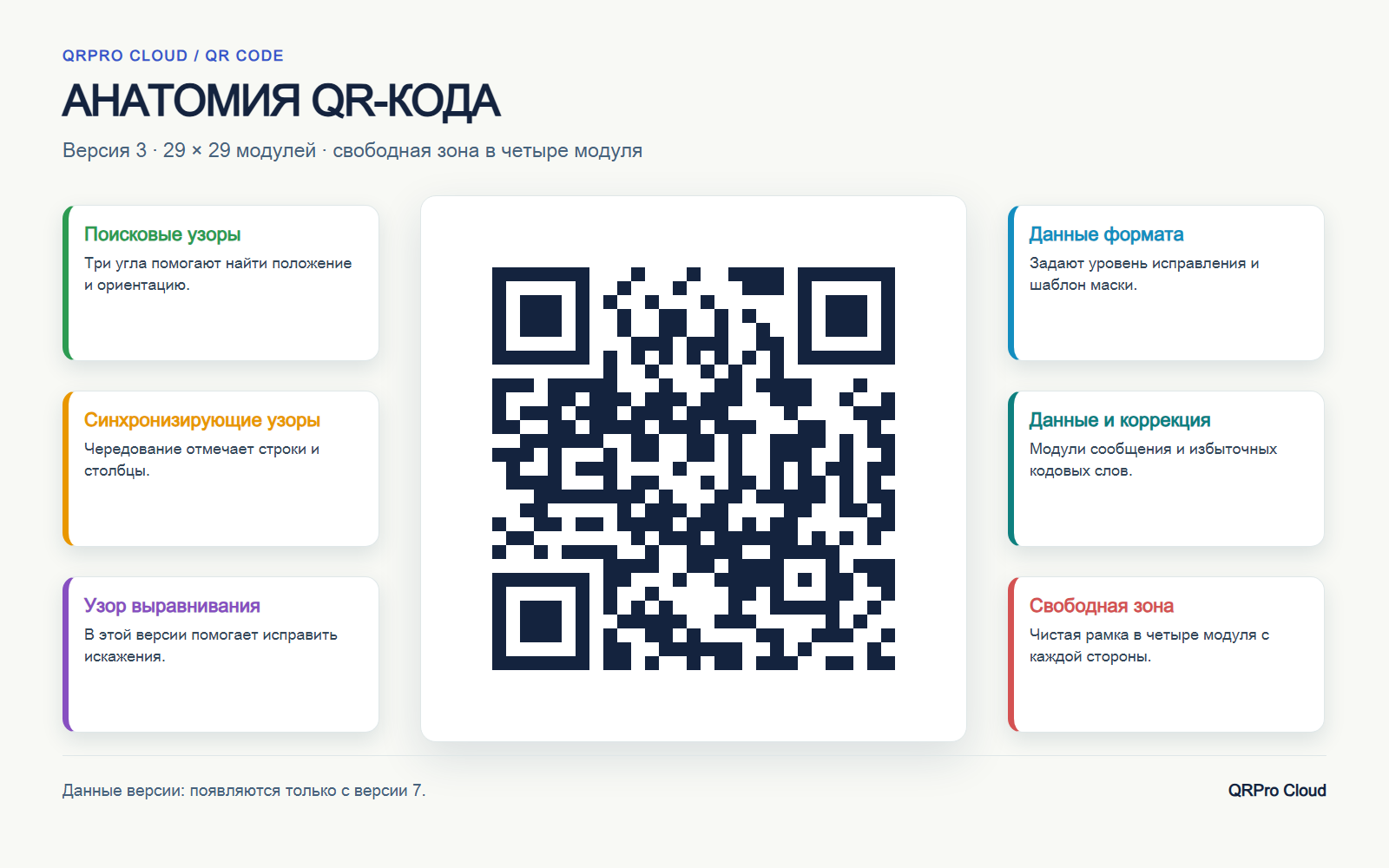

Какие части есть у QR-кода?
Представьте план дома. Три больших уголка — это входная дверь: они подсказывают телефону, где находится рисунок и не повёрнут ли он. Ряд чередующихся клеточек обозначает строки и столбцы — как линии в тетради. Есть зона с данными вашей ссылки и запасные кусочки, которые заполняют повреждённые места. А вокруг — белая рамка шириной в четыре клеточки, которая должна оставаться свободной.
Как растёт QR-код?
Самый маленький размер — 21 клеточка на сторону. Каждый следующий уровень добавляет четыре клеточки. Формула: сторона = 21 + 4 × (версия − 1). Пример: версия 3 — это 21 + 4 × 2 = 29 клеточек на сторону. Всего существует 40 размеров, вплоть до 177 клеточек на сторону. Если нужно записать больше текста, рисунок увеличивается сам.
Что будет, если часть кода закрыта или повреждена?
В рисунке есть запасные кусочки, которые заполняют повреждённые участки. Существует четыре уровня, восстанавливающие примерно 7 %, 15 %, 25 % и 30 % содержимого. Но это не значит, что можно без риска закрывать такую же долю изображения: важно, где именно повреждение и какой контраст у печати. Больше запаса — меньше места для вашего текста. Пример из типографии: код версии 3 — это 29 клеточек; с белой рамкой по четыре с каждой стороны получается 37. Если каждая клеточка равна 0,254 мм, итого 9,398 мм. Это пример расчёта, а не минимальный размер для всех случаев. Для общего контекста вернитесь к статье о том, что такое QR-код и почему он работает на стольких телефонах.
Частые вопросы
Что такое модуль в QR-коде?
Каждая белая или чёрная клеточка рисунка. Размер кода измеряется количеством модулей на сторону.
Зачем нужны три больших уголка?
Они помогают камере найти код и понять, не повёрнут ли он и не перекошен.
Насколько можно повредить QR-код, чтобы он продолжал работать?
Зависит от выбранного уровня запаса — примерно от 7 % до 30 % содержимого, а также от того, где именно повреждение.
Сколько размеров QR бывает?
Есть 40 версий, от 21 до 177 модулей на сторону; рисунок растёт сам, если нужно больше текста.
Какое поле нужно оставить свободным?
Оставьте белое поле в четыре модуля вокруг всего рисунка и используйте высокий контраст.
